Линия нанесения бетонного покрытия
Целью обетонирования является увеличение срока обслуживания трубопровода. Во-первых, бетонное покрытие обеспечивает отрицательную плавучесть и стабильность линии на дне моря или в заболоченной территории. Во-вторых, бетонное покрытие гарантирует механическую защиту. Есть два основных метода нанесения бетонного покрытия:
1. При нанесении бетонного покрытия методом набрызга ролики с высокой скоростью вращения производят набрызг бетона на вращающуюся наружную поверхность трубы, которая проезжает вдоль механизма нанесения.
2. При нанесении наружного бетонного покрытия методом обертывания под давлением (компрессионное покрытие) труба через головку аппликатора подает смесь на стенку трубы. При компрессионном нанесении в подаваемую смесь также включается адгезив.
Обычно обетонированная труба содержит следующее:
- Стальная труба с 3-слойным покрытием;
- Арматурный каркас или проволочная сетка для надежной защиты поверхности трубы с нанесенным покрытием;
- Свежий бетон наносится на поверхность трубы с покрытием (набрызгом или под давлением);
- Установка протекторных анодов для системы катодной защиты.
Линия обетонирования предназначена для промывки, нанесения покрытия и отвердения (высыхания). Трубы подаются через различные технологические станции с помощью перегрузчиков труб.
Смесительная установка периодического действия
Смесительная установка периодического действия предназначена для смешивания железной руды, песка, цемента и воды. Бетонная смесь зависит от удельного веса используемых материалов и составляется соответствующим образом. Смесительная установка получает железную руду, песок и объединяет их посредством загрузочного бункера. В смесительной установке вода и цемент добавляются к другим материалам. Как только материалы заполнены, они выгружаются в главный бункер нанесения бетона.
Опускающаяся каретка
Опускающаяся каретка предназначена для сбора труб в зоне подачи и размещения труб на каретке для нанесения покрытия.
Установка нанесения бетонного покрытия
Установка нанесения бетонного покрытия наносит бетонную смесь на внешнюю поверхность трубы. Установка набрызгивания наносит покрытие распылителями (соплами). При нанесении под давлением используется процесс обертывания. Компрессионное нанесение бетонного покрытия (под давлением) рекомендуется для труб разного диаметра. С помощью этого метода покрытие и арматурная проволочная сетка наносятся за один проход. При методе набрызга покрытие выполняется из слоев бетона на поверхности трубы.
Каретка для нанесения покрытия

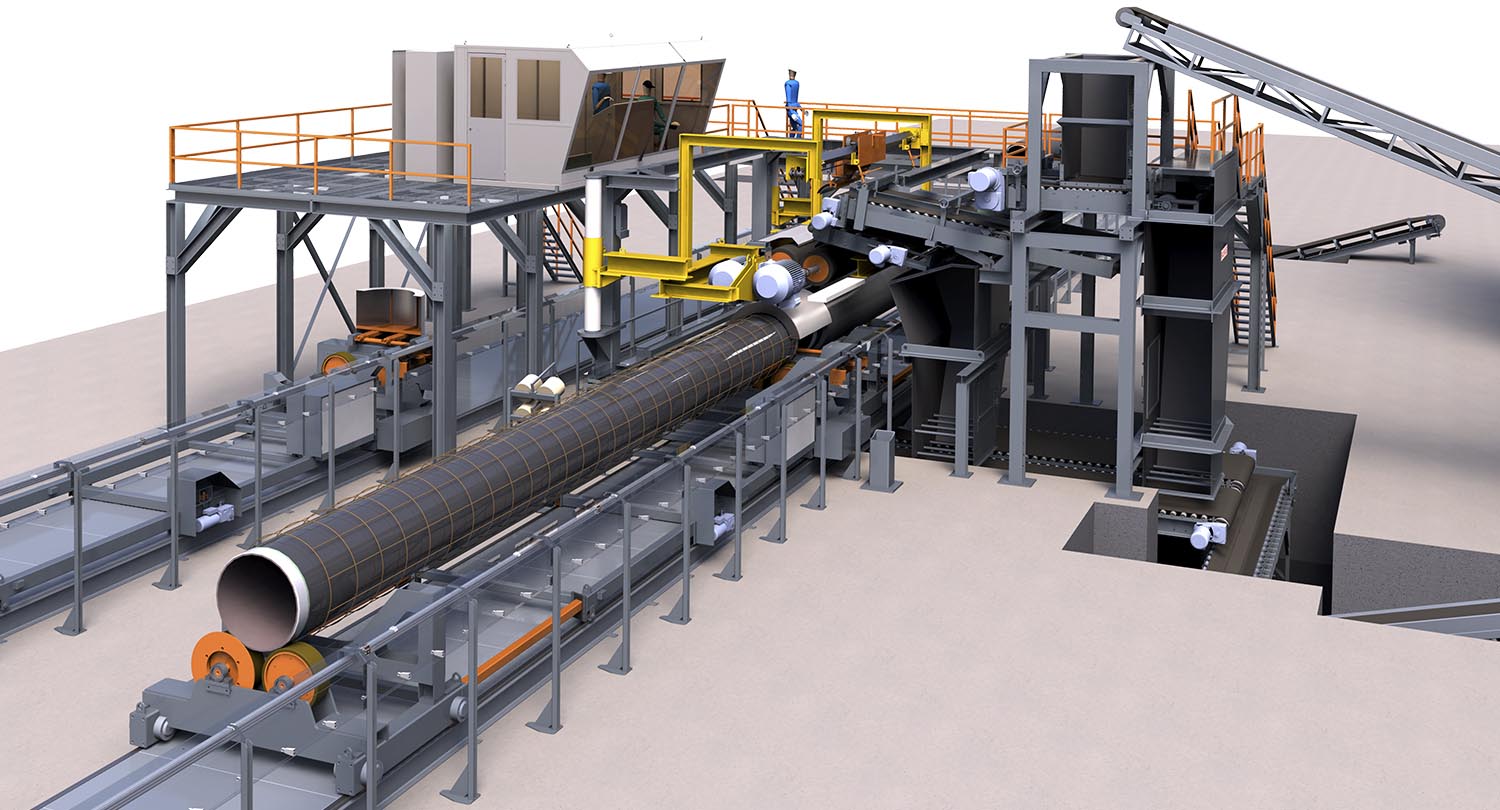

Особое оборудование установки обетонирования – это каретка для нанесения покрытия. Оборудование для перегрузки труб перемещает и вращает трубу по мере того, как она проходит через участок нанесения бетонного покрытия. Существуют различные типы кареток. На изображении представлено применение кареток в карусельном исполнении, где отдельные каретки передвигаются по всей длине зоны нанесения по рельсам. Каретки возвращаются по боковому пути, тем самым обеспечивая непрерывное нанесение бетона. По мере того, как каретка с трубой движется по зоне нанесения, бетонная смесь наносится на поверхность вращающейся трубы.
